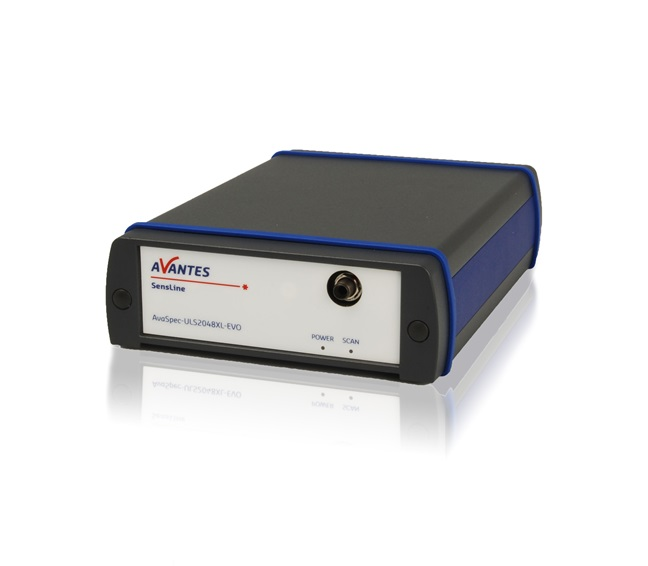

AvaSpec-ULS2048x64-EVO
AvaSpec-ULS2048x64-EVO
除了具有低噪聲探測器的制冷型光譜儀AvaSpec-ULS2048x64TEC-EVO，Avantes還提供了更實惠的非制冷型光譜儀AvaSpec-ULS2048x64-EVO。借助其標準的2048x64背照式探測器，該光譜儀非常適合在UV和NIR波段靈敏度要求不高的應用。對于要求積分時間少于2秒的應用，通常不需要制冷。這種非制冷型光譜儀AvaSpec-ULS2048x64-EVO具有很高的UV響應和0.9 mm高的探測器，因此非常適合應用在DOAS領域。
選件包括消二級衍射濾光片和一個用于深紫外測量的充氣端口。AvaSpec-ULS2048x64-EVO具有多種狹縫尺寸和光柵，可以配置SMA或FC / PC光纖接頭。AvaSpec-ULS2048x64-EVO使用AS-7010電路板，提供USB3（比USB2快10倍），千兆以太網和更好的信號處理能力。 通過USB3連接或以太網處理與PC的連接，數據傳輸速度達2ms/scan。該儀器隨附AvaSoft-Basic軟件，USB線和操作手冊。
技術數據
| 光學平臺 | ULS，對稱式Czerny-Turner光路，焦距75 mm |
| 波長范圍 | 200-1160nm，取決于光譜儀配置 |
| 分辨率 | 0.09-20 nm，取決于光譜儀配置 |
| 雜散光 | <1％，取決于光柵 |
| 靈敏度 | 650,000（計數/ μW，每毫秒積分時間） |
| 探測器 | 背照式CCD探測器，2048x64像素（高度：0.89 nm） |
| 信噪比 | 450：1 |
| AD轉換器 | 16位，1.33 MHz |
| 積分時間 | 2.4毫秒-25秒 |
| 通信接口 | USB 3.0高速，5 Gbps，千兆以太網1 Gbps |
| 采樣速率 | 2.44 ms/scan |
| 讀出噪音 | 7.5 cnt RMS |
資料傳輸速度 | 2.44 ms/scan（USB3） |
| 數字I/O接口 | HD-26連接器，2個模擬輸入，2個模擬輸出，13個數字雙向，觸發，同步，頻閃，激光 |
| 電源要求 | 默認USB3供電，885 mA或12 VDC，420 mA |
| 尺寸，重量 | 175 x 127 x 44.5毫米（單通道），1180克 |
光柵選擇表
| 應用范圍 | 可用波長 | 光譜范圍 (nm) | 光柵線對數/mm | 閃耀波長 (nm) | 光柵型號 |
| UV/VIS/NIR | 200-1160** | 960** | 300 | 300 | UA |
| UV/VIS/NIR | 200-1100** | 900** | 300 | 300/1000 | UNA-DB |
| UV/VIS | 200-850 | 520 | 600 | 300 | UB |
| UV | 200-750 | 250-220* | 1200 | 250 | UC |
| UV | 200-650 | 165-145* | 1800 | UV | UD |
| UV | 200-580 | 115-70* | 2400 | UV | UE |
| UV | 200-400 | 70-45* | 3600 | UV | UF |
| UV/VIS | 250-850 | 520 | 600 | 400 | BB |
| VIS/NIR | 300-1160** | 860** | 300 | 500 | VA |
| VIS | 360-1000 | 500 | 600 | 500 | VB |
| VIS | 300-800 | 250-200* | 1200 | 500 | VC |
| VIS | 350-750 | 145-100* | 1800 | 500 | VD |
| VIS | 350-640 | 75-50* | 2400 | VIS | VE |
| NIR | 500-1050 | 500 | 600 | 750 | NB |
| NIR | 500-1050 | 220-150* | 1200 | 750 | NC |
| NIR | 600-1160 | 350-300 | 830 | 800 | SI |
| NIR | 600-1160** | 560** | 300 | 1000 | IA |
| NIR | 600-1160 | 500 | 600 | 1000 | IB |
*取決于光柵的起始波長； 波長越高，色散越大，選擇范圍越小。
**請注意，并非所有2048像素都會用于可用范圍
光譜儀分辨率表
| 狹縫寬度 (μm） | ||||||
| Grating (lines/mm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 300 | 1.40 | 1.50 | 2.5 | 4.8 | 9.2 | 21.3 |
| 600 | 0.70-0.80* | 0.75-0.85* | 1.2 | 2.4 | 4.6 | 10.8 |
| 830 | 0.42-0.48* | 0.50-0.58* | 0.93 | 1.7 | 3.4 | 8.5 |
| 1200 | 0.25-0.31* | 0.37-0.43* | 0.52-0.66* | 1.1 | 2.3 | 5.4 |
| 1800 | 0.17-0.21* | 0.26-0.32* | 0.34-0.42* | 0.8 | 1.6 | 3.6 |
| 2400 | 0.12-0.18* | 0.18-0.24* | 0.26-0.34* | 0.44-0.64* | 1.1 | 2.7 |
| 3600 | 0.09-0.12* | 0.11-0.15* | 0.19 | 0.4 | 0.8 | 1.8 |
*取決于光柵的起始波長； 波長越高，色散越大，選擇范圍越小。
訂購信息
| AvaSpec-ULS2048x64-EVO | 75毫米AvaBench，2048x64像素背照式CCD檢測器，USB供電，高速USB3和ETH接口。 AvaSoft-Basic，USB接口電纜。 指定光柵，波長范圍和選項。 |
| PS-12V/1.0A | 在ETH模式下運行所需的外部電源。 |
